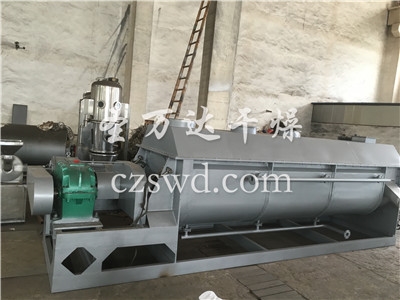

KJG--81空心浆叶干燥机

一、概述：

（一） 工作原理：

空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。

在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，经过旋风除尘器过滤，将干燥后的细粉回收下来，湿空气由引风机排出室外。

（二） 设备特性：

1． 桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

2． 桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。

3． 处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。

4． 环境污染小：携带空气量很少，粉尘物料夹带很少。

5． 操作费用低。

6． 操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

二、 设计参数：

1、 物料：含铝物料

2、 初水份：25%

3、 终水份：15%

4、 湿处理量：6.25T/小时

5、 加热方式：导热油（200度）

6、 设备材质：物料接触处304不锈钢

7、 安装：室内

8、 环境：20℃  760mmHg  相对湿度:φ=80%

三、 工艺计算：

1、 干产量：5515kg/h

2、 水份蒸发量：735kg/h

3、 湿处理量：6250 kg/h

根据工艺计算，选用KJG-81空心桨叶干燥机1台

四、 KJG-81空心浆叶干燥机主要技术参数

1、型号：KJG-81

2、传热面积：81 m²

3、有效容积：6.43 m³

4、主机转速：5-15 rpm

5、传动电机功率：55kw  变频调速

6、装机总功率：73.5 kw

7、主机倾角：1.5°

8、设计压力：0.8MPa

五、设备清单:

1、 加热系统：（新风进口必须经过加热后才能进入主机箱体，提高干燥效率）

1.1型号名称：SRZ型翅片式导热油加热器

1.2数量： 150 m²

1.3材质：A3管绕铝翅片

2、 干燥主机：

2.1、主机上箱体：    δ8mm  304 外保温

2.2、下箱体主机内壁：δ12mm   304    1件

2.3、下箱体主机夹套：δ4mm 冲压    Q235-A    1件

2.4、保温厚： δ80mm硅酸铝

2.5、法兰：  δ30mm   Q235-A    2件内贴2mm 304不锈钢

2.6、端盖板：δ30mm    Q235-A    2件内贴2mm 304不锈钢

2.7、填料座： 4件  45钢   (填料: 20x20四氟盘根)

2.8、填料压盖：4件      Q235-A

2.9、空心浆叶主轴：  φ325X30   304不锈钢   2件

2.10、回水管：  2件      Q235-A

2.11、浆叶片：2套      δ=8mm   304不锈钢

2.12、下料口：   1件    304

            溢流板：  1件     304

2.13、齿轮减速机：ZSY-315--90   1件

2.14、传动电机：Y225M-4  55 kw  1450 rpm

2.15、传动齿轮：2套

2.16、旋转接头：QS-XF-100-200   2件

2.17、轴承座：  4件   Q235-A焊接件

2.18、轴承：   4件

2.19、主机支架：1件   Q235-A焊接件

3、 除尘回收系统

3.1引风管：φ450  1套   Q235-A

3.2旋风除尘器： CLT-φ1200    1件   304不锈钢

3.3、引风机：9-26-8D    18.5 kw  1件   Q235-A

4、控制系统： 控制柜： 1件  Q235-A   外表喷漆

电器元件：1套  正泰电器

四 、KJG-81空心浆叶干燥机价格：     万元/台

1、 付款方式：预付30%，发货前付65%，余款5%一年内付清。

2、 生产周期：合同生效40天交货。

3、 运输方式：汽运，供方代办。

   未尽事宜来电商洽！
